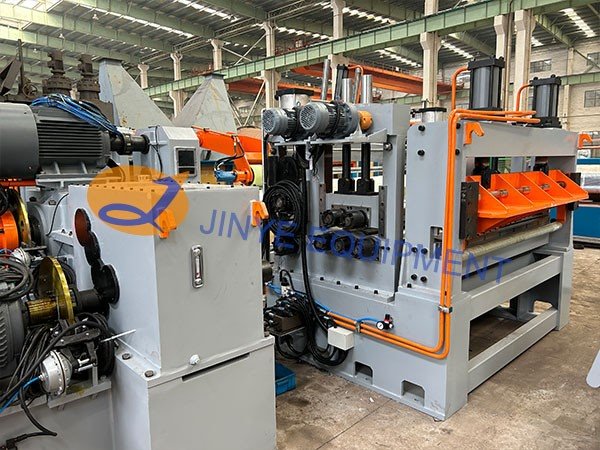

steel Sheet Slitting Line Machine (2)
steel Sheet Slitting Line Machine

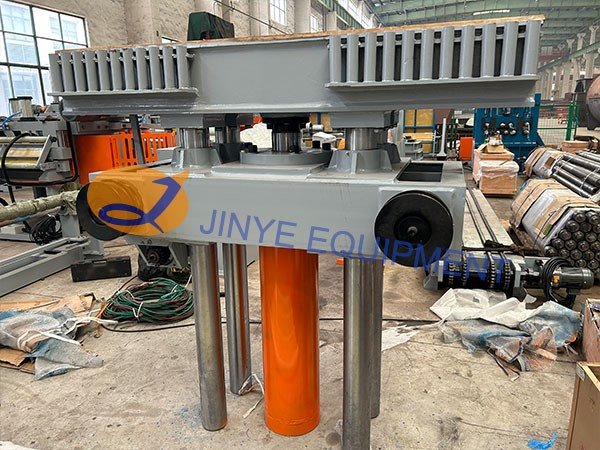

SUS steel Sheet Slitting Line Machine (2)
SUS steel Sheet Slitting Line Machine
SUS steel Sheet Slitting Line

Garisan Celah Kepingan Keluli SUS

Peralatan Lengkap Jinye dibangunkan secara profesional Keluli tahan karat, berbanding dengan keluli karbon biasa Kekuatan hasil Kurang daripada atau sama dengan 270Mpa Kekuatan tegangan Kurang daripada atau sama dengan 465Mpa, mempunyai kekuatan yang jauh lebih tinggi dan penampilan yang lebih baik, yang memerlukan ketepatan yang lebih tinggi mesin garisan slitting lebih kuat.

Hantar pertanyaan

Berbual sekarang

Penerangan

Parameter teknikal

pengenalan

Spesifikasi produk

kategori SUS	gred SUS	TS (Mpa)	YS (Mpa)
Austenit	SUS200: 201, 202 SUS300: 301, 302, 303, 304, 309, 316, 317, 321, 347	500-700Mpa	270-400Mpa
ferit	SUS400: 405, 408, 409,410, 420, 430, 434, 436, 442, 444	415-550-760Mpa	500Mpa
Martensit	SUS400: 410, 410S, 414, 416, 420, 440	450-750-1400Mpa	500Mpa
dwifasa	2205, 2304, 2507	600-800Mpa	310Mpa
Pengerasan Kerpasan	600: 17-4, 15-5	1100-1380Mpa	200Mpa

Watak Produk

1. Struktur Mesin Lembaran Keluli Tahan Karat adalah kira-kira dua kali ganda kuat sebagai mesin celah keluli karbon biasa.

2. Motor pemacu adalah lebih berkuasa untuk Mesin Talian Slitting Lembaran keluli SUS yang sama.

3. Peranti penggulungan kertas, filem atau laminasi kertas dalam talian.

4. Mandrel lancar untuk menyokong gegelung keluli tahan karat.

5. Semua penggelek paskah bersalut PU.

6. Alat menggorok yang sesuai khas untuk menggorok keluli tahan karat.

7. Penggulung skrap adalah dram menegak, mudah dilepaskan.

8. Pemisah berundur bingkai portal.

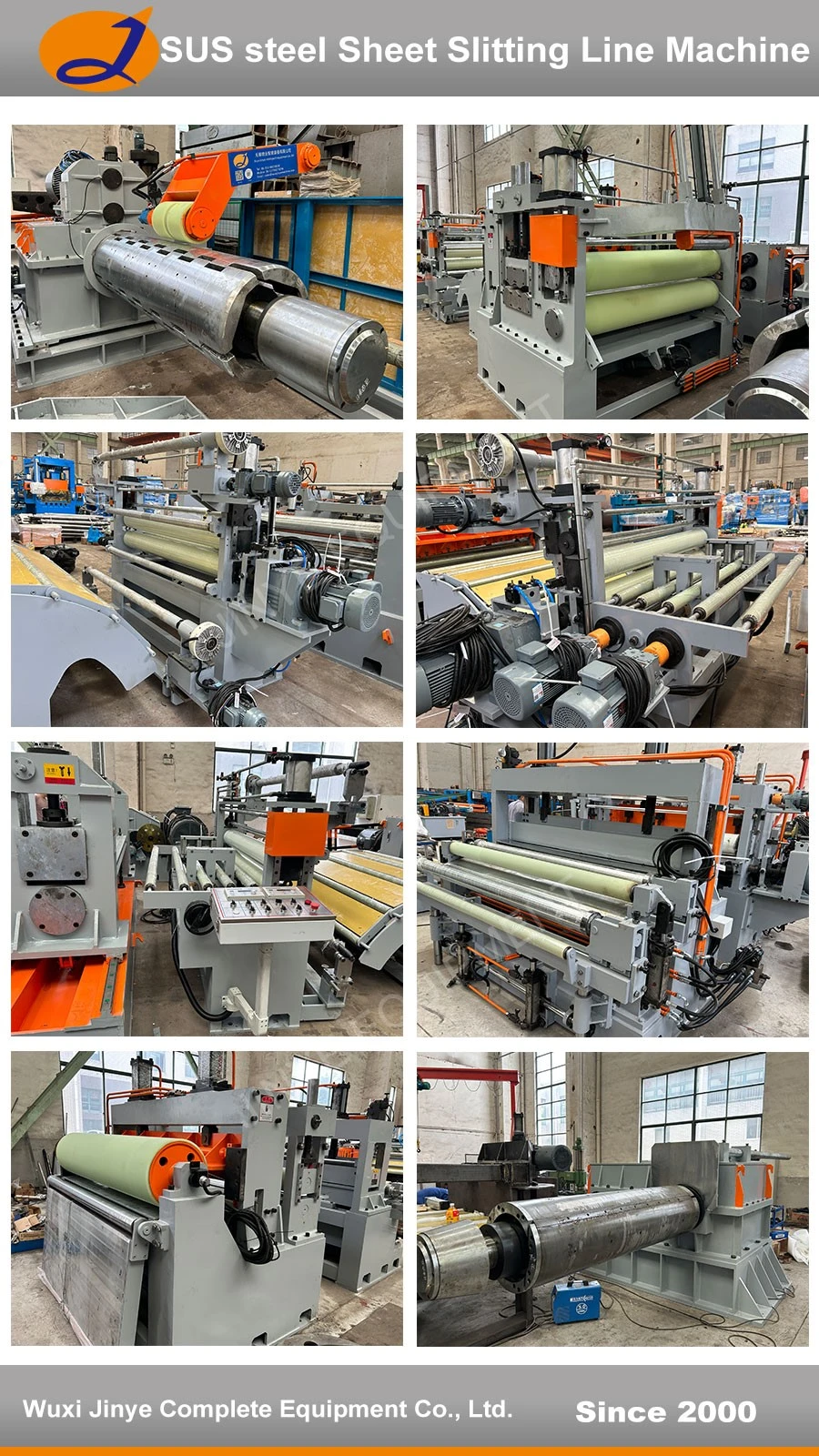

SUS-steel-Sheet-Slitting-Line-Machine

Parameter 3 x 1600 SUS Slitting Line

Bahan mentah	AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 and etc.
	Kekuatan tegangan σb Kurang daripada atau sama dengan 800N/mm², kekuatan hasil Kurang daripada atau sama dengan 450N/mm²
	{{0}}.3-3.0 x 300-1600mm x 15T gegelung
Produk siap	Ketebalan 3mm, maks 12 jalur; Kurang daripada atau sama dengan 1.5mm, maks 30 jalur
	Lebar minimum 30mm, Φ508mm, Φ1600mm
	Φ508mm diameter dalam, Φ1600mm diameter luar, berat maksimum 15T
Mesin Celah	Celah aktif atau celah tarik, pemacu DC
	Kelajuan membelah: maks 180m/min. Kelajuan benang: 0-15m/min
	Jumlah 400KW, keluasan tanah 30m x 10m
Ketepatan celahan	Toleransi lebar celah Kurang daripada atau sama dengan 0.10mm
	Camber celah Kurang daripada atau sama dengan {{0}}.5mm/m untuk jalur yang lebih lebar daripada 300mm, Kurang daripada atau sama dengan 1.0mm/m untuk jalur<300mm
	Celah burr Kurang daripada atau sama dengan 0.05mm
	Berundur mengejutkan Kurang daripada atau sama dengan ±0.5mm
	Recoil turriform Kurang daripada atau sama dengan ±2.0mm

Komposisi dan Pembuatan

Komposisi	Membuat konfigurasi
1. Pelana penyimpanan gegelung	S235-Pemasangan dikimpal keluli, rawatan penyepuhlindapan, ditutup dengan plat nilon.
2. Kereta pemunggah gegelung	Bingkai dan tapak: Q235-Pemasangan dikimpal keluli, rawatan penyepuhlindapan. Aci: Keluli 45#, pembajaan HB250-275. Roda: Keluli 45#, HRC pengerasan permukaan45-50.
3. Uncoiler mandrel tunggal	Bingkai: pemasangan dikimpal bagi plat keluli Q235-A. Segmen camber: keluli tuang 55#, tepi gigi berperingkat, pembajaan, bersalut krom keras, menggilap. Gandar: 42CrMo, pembajaan HB250-275. Baji peluncur: Keluli tuang keseluruhan 35CrMo, pembajaan, dengan lapisan gangsa ZQSn5-5-5. Kotak gear: Pemasangan dikimpal plat keluli Q345, rawatan penyepuhlindapan, pemesinan pusat CNC. Gear: Keluli tempa 40Cr, pembajaan HB240-255, gigi gear dikisar.
4. Penggelek tekan cengkaman kepala gegelung Kepala gegelung Meluruskan gulungan dan bilah penyodok	Tiub keluli, bersalut PU, 40mm lebar x 10mm dalam slot di tengah. Pendakap adalah pemasangan pemasangan plat keluli Q235-A, dirawat penyepuhlindapan.
5. Cubit feeder dan 5 roll preleveler	Bingkai dan tapak: Q235-Pemasangan dikimpal keluli, rawatan penyepuhlindapan. Gulungan suapan picit: keluli 20/35#, dirawat penyepuhlindapan, bersalut PU tebal 12.5mm. Penggelek meratakan: Keluli penempaan 42CrMo, pembajaan MF, bersalut krom keras. Badan kotak gear: Plat keluli yang dikimpal, penyepuhlindapan dan letupan pasir, pengecatan warna primer, pemesinan. Gear: 40Cr, pembajaan, pemesinan, permukaan gigi dikeraskan.
6. Gunting kepala gegelung	Apron bilah uppe dan apron bilah bawah: Diperbuat daripada plat keluli Q345 (16Mn) dengan kimpalan, penyepuhlindapan suhu tinggi. Bahan bilah: Empat sisi, Cr12MoV, HRC56-58.
7. Gelung lubang 1	Dimensi 4000mm L × 3300mm D Plat jambatan ialah rangka pemasangan kimpalan bagi plat keluli Q235-A, plat PU meliputi permukaan bingkai gulung penghantaran: gulung aloi aluminium, bersalut PU, mengimbangi dirawat.
8. Tekan penggelek dan panduan sisi	Tapak, bingkai dan pendakap: pemasangan dikimpal bagi plat keluli Q235-A, dirawat penyepuhlindapan. Gulungan menegak untuk panduan sisi: Keluli GCr15, pembajaan, frekuensi perantaraan dirawat, salutan krom keras permukaan, rod skru 45# pembajaan keluli HB250-275, kacang ZQSn6-6-3.
9. Celah	Arbor pisau: Keluli forgin 42CrMo, pembajaan HB280-300 selepas pemesinan kasar, HRC pelindapkejutan MF permukaan50-55, salutan krom keras dan penggilap. Tapak: Q345 (16Mn) plat keluli kimpalan dan penyepuhlindapan. Pendirian: QT600 tuang keluli nodular, penyepuhlindapan suhu rendah. Gear: Keluli penempaan 40Cr, pembajaan HB240-255, pengerasan permukaan gigi, pengisaran gigi.
10. Penggulung sekerap tepi dan penekan ekor jalur	Bingkai: Q235-A plat keluli kimpalan dan kemudian penyepuhlindapan. Aci: 45# pembajaan keluli HB250-275.
11. Gelung lubang 2	Sama seperti gelung pit1, dimensi 3800mmL×5000mmD
12. Pra pemisah, Penegang jenis plat	Rangka dan Rasuk Ketegangan: pemasangan kimpalan plat keluli Q345 (16Mn), penyepuhlindapan dirawat. Gulungan ketegangan: kimpalan keluli 20# atau 35# dan penyepuhlindapan, pengimbangan dirawat dan salutan krom keras permukaan. Gulungan pin atas: pemasangan tiub keluli tegangan tinggi dan aci keluli, letupan permukaan tiub dan bersalut getah, gulungan atas A60 darjah -65 darjah, gulungan bawah A90 darjah -95 darjah, dengan rawatan pengimbangan.
13. Ricih belakang, penggelek pemesong	Apron bilah uppe dan apron bilah bawah: diperbuat daripada plat keluli Q345 (16Mn) dengan kimpalan, penyepuhlindapan suhu tinggi. Bahan bilah: empat sisi, Cr12MoV, HRC56-58. Gulungan deflektor: kimpalan keluli 20/30# dan penyepuhlindapan, pengimbangan dirawat dan lapisan krom keras permukaan. Plat panduan benang: pemasangan plat keluli yang dikimpal, penggilap permukaan dan salutan krom keras.
14. Mengasingkan overarm dan recoiler	Kotak gear: Kotak kimpalan plat keluli Q345, penyepuhlindapan dirawat, dimesin oleh pusat CNC Aci utama: 42CrMo, pembajaan HB250-275 Segmen camber: keluli tuang 55#, pembajaan, salutan krom keras, penggilap Lengan gelongsor: keluli tuang keseluruhan 35CrMo, pembajaan Lapik gelongsor: ZQSn5-5-5 Gear: Keluli penempaan 40Cr, pembajaan HB240-255, pengerasan gigi selepas pemesinan gigi, pengisaran gigi.
15. Kereta Memunggah Gegelung	Bingkai dan tapak: Q235-Pemasangan dikimpal keluli, rawatan penyepuhlindapan Aci: Keluli 45#, pembajaan HB250-275 Roda: Keluli 45#, HRC pengerasan permukaan45-50
16. Menyahcas turnstile	Bingkai dan tapak: Q235-Pemasangan dikimpal keluli, rawatan penyepuhlindapan
17. Sistem hidraulik	Injap Vitory atau Rexroth, paip keluli lancar
18. Sistem pneumatik	Injap dan silinder Airtac
19. Sistem kawalan elektrik	Siemens PLC dan HMI, penderia Yoko, bahagian Chint atau Schneider, penyongsang AC Inovance
